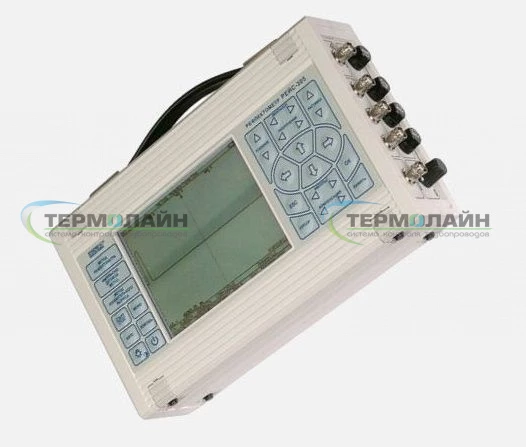

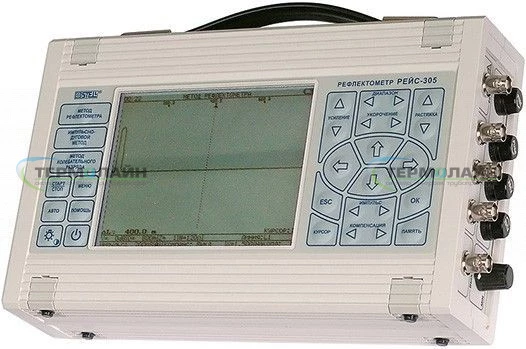

Импульсный рефлектометр Рейс - 305

Артикул: Л1003

Импульсный портативный цифровой рефлектометр локатор повреждений Рейс - 305 предназначен для поиска мест увлажнения изоляции трубопровода и мест повреждений сигнальных проводников.
Локатор «Рейс-305» внесен в Госреестр средств измерений.

200 100 p

– +

Методы поиска дефектов:

Метод импульсной рефлектометрии (локационный метод)
Метод колебательного разряда
Импульсно-дуговой метод

Возможности прибора:

Обнаружение наличия в трубопроводе места повреждения
Определение характера повреждения - "намокание изоляции" или "обрыв сигнальных проводников"
Измерение расстояние до места повреждения
Измерение длины сигнальной линии системы ОДК трубопровода
Запись и хранение в памяти прибора измеренных рефлектограмм
Двухсторонний обмен данными с персональным компьютером
Работа с записанными данными на персональном компьютере с помощью специализированного программного обеспечения «Рейд-7»
Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов и электростанций
Паспортизация кабельных линий
Эксплуатация различных кабельных линий во всех отраслях народного хозяйства

Особенности прибора:

Использование нескольких методов для определения повреждений
Низкая инструментальная погрешность измерений – не больше 0,2%
Три входа для одновременного подключения трех линий (трех жил кабеля)
Большой экран. Возможность регулировки яркости и контрастности изображения

№	Параметр	Значение
1	Диапазон измеряемых расстояний	200÷51 200 м
2	Зондирующие сигналы	Импульс амплитудой 7 В (25 В), длительностью 12,5 нс÷30 мкс
3	Выходное сопротивление	25÷1000 Ом, с отображением на экране
4	Инструментальная погрешность измерения	Не более 0,2%
5	Растяжка (увеличение)	2,4,8,16÷131 072 раза
6	Память	Запоминание рефлектограмм со всеми параметрами прибора. Время хранения не менее 10 лет
7	Дисплей	ЖК панель 320х240 точи, функция подсветки
8	Питание	От встроенных аккумуляторов. Сеть переменного тока 85÷265 В, 47÷63 Гц. Бортовая сеть автомобиля 11÷15 В
9	Диапазон рабочих температур	-10С ÷ +55С
10	Габаритные размеры	275 х 160 х 65 мм
11	Вес	Не более 2 кг (со встроенными аккумуляторами)

№	Комплектующие	Кол-во, шт.
1	Прибор РЕЙС-305	1
2	Блок питания - зарядки от сети 220В	1
3	Кабель присоединительный	3
4	Кабель соединительный (2 метра)	1
5	Кабель связи с компьютером	1
6	Кабель питания 12В	1
7	Кабель синхронизации	1
8	Кабель поверки	1
9	Предохранитель ВП2Б-1 0,25А 250 В	4
10	Предохранитель ВП2Б-1 1А 250 В	1
11	Руководство по эксплуатации	1
12	Программа РЕЙД-7 для компьютера (на диске)	1
13	Сумка для переноски	1
