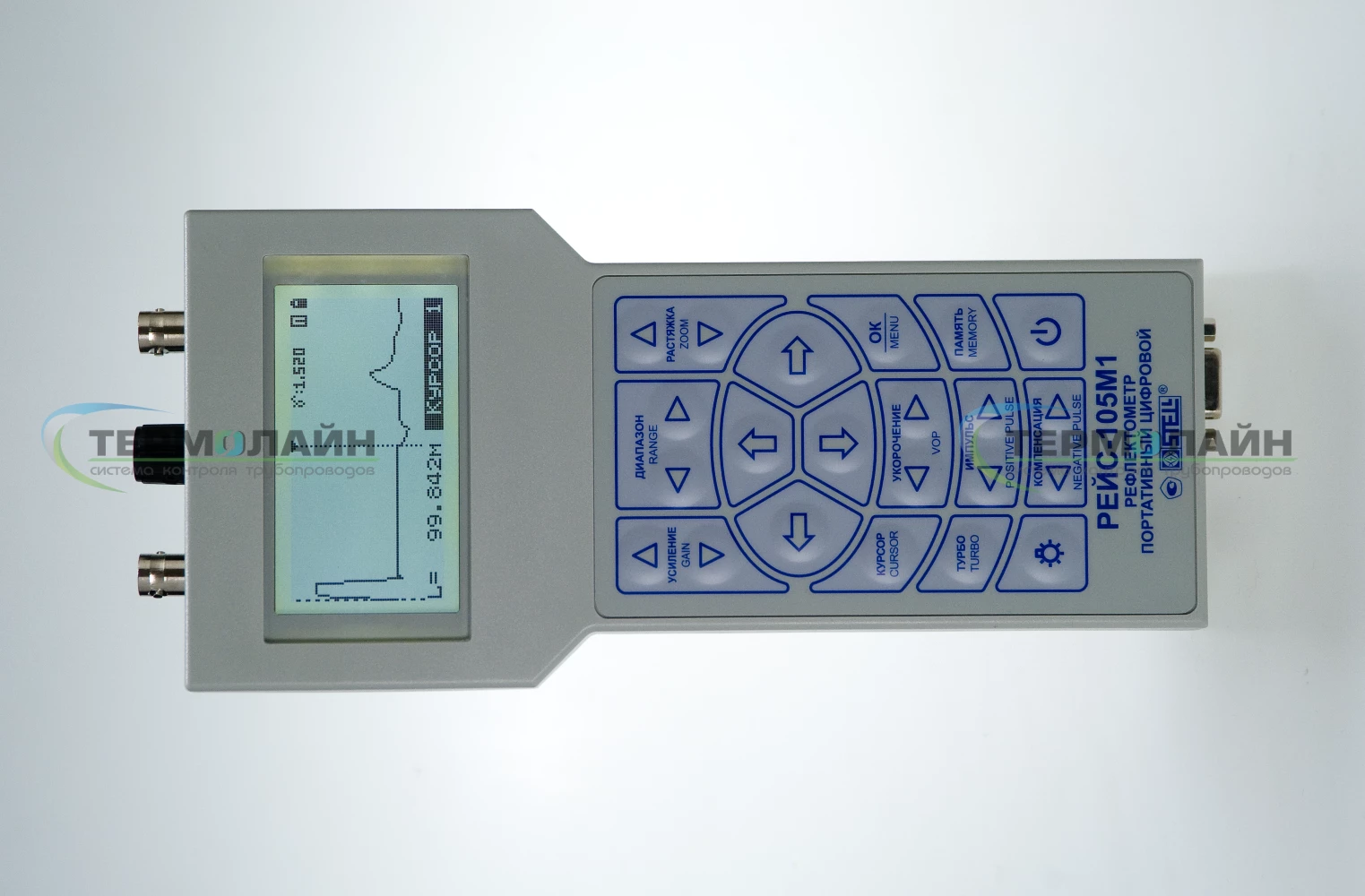

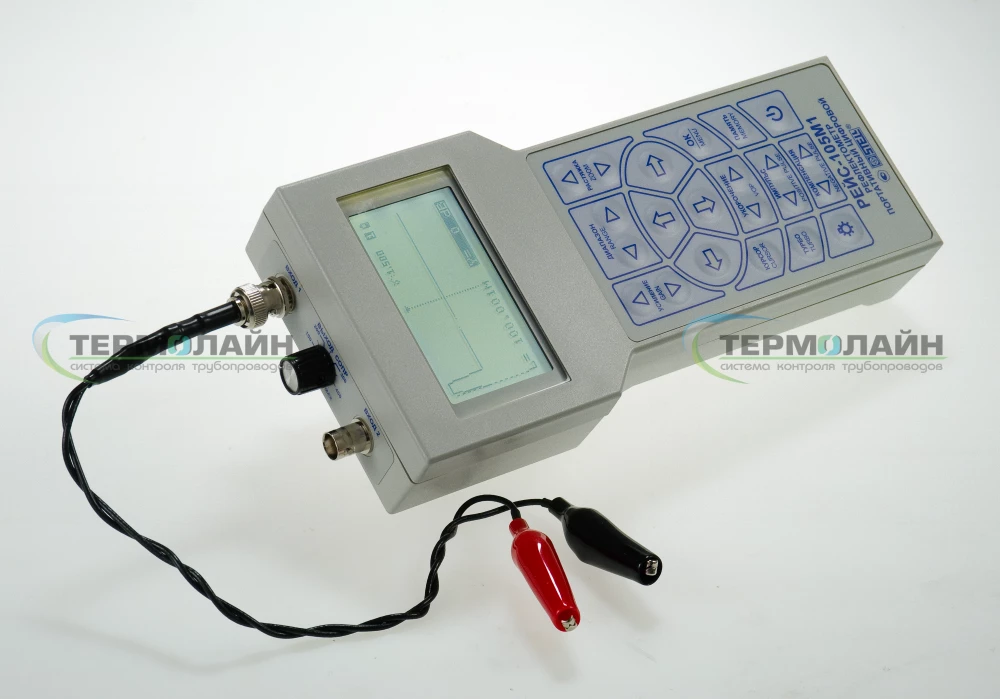

Импульсный рефлектометр Рейс - 105М1

Артикул: Л1001

Импульсный цифровой портативный рефлектометр локатор повреждений Рейс - 105 М 1 предназначен для поиска мест увлажнения изоляции трубопровода и мест повреждений сигнальных проводников.
Локатор повреждений рейс - 105 М1 внесен в Госреестр средств измерений.

Импульсные рефлектометры рейс отличаются своей малогабаритностью и простотой в применении. Разработаны они для беспрепятственного обнаружения любого вида повреждений в силовых кабельных линиях. Незаменимы для систем ОДК.

75 550 p

– +

Методы поиска дефектов:

Метод импульсной рефлектометрии (локационный метод)

Возможности прибора:

Обнаружение наличия в трубопроводе места повреждения
Определение характера повреждения - "намокание изоляции" или "обрыв сигнальных проводников"
Измерение расстояние до места повреждения
Измерение длины сигнальной линии системы ОДК трубопровода
Запись и хранение в памяти прибора измеренных рефлектограмм
Двухсторонний обмен данными с персональным компьютером
Работа с записанными данными на персональном компьютере с помощью специализированного программного обеспечения «Рейд-7»

№	Параметр	Значение
1	Диапазон измеряемых расстояний	12,5...25600 м
2	Зондирующие сигналы	Импульс амплитудой 4...50В, длительностью 8нс...15мкс (дискрет 4 нс)
3	Выходное сопротивление	20...450 Ом
4	Инструментальная погрешность измерения	Не более 0,2 %
5	Разрешающая способность	Не хуже 2 см
6	Растяжка (увеличение)	2,4,8,16,...131072 раза
7	Память	Более 200 рефлектограмм, два режима запоминания
8	Дисплей	ЖК панель 128х64 точки, функция подсветки
9	Питание	4.2...6 В от встроенных аккумуляторов 85...265 В, 47 - 400 Гц от сети переменного тока
10	Диапазон рабочих температур	-10 °C ... +50 °C
11	Габаритные размеры	106 х 224 х 40 мм
12	Масса нетто / брутто	1,84 / 2,19 кг

№	Комплектующие	Кол-во, шт.
1	Прибор РЕЙС-105М1 со встроенными аккумуляторами	1
2	Блок питания - зарядки от сети 220В	1
3	Кабель присоединительный	2
4	Кабель соединительный (2 метра)	2
5	Кабель связи с компьютером	1
6	Кабель для контроля частоты встроенного калибратора	1
7	Тройник и нагрузка 50 Ом для поверки	1
8	Предохранитель ВП-1-1 (0,25 А)	1
9	Руководство по эксплуатации	1
10	Программа РЕЙД-7 для компьютера - (на диске)	1
11	Сумка для переноски	1
