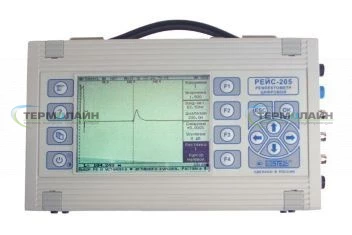

Локаторы повреждений

Импульсный рефлектометр (локатор) предназначен для поиска мест увлажнения изоляции трубопровода и мест повреждений сигнальных проводников.

Локатор - это переносной прибор и на объекте стационарно не устанавливается. Одним локатором можно контролировать неограниченное количество трубопроводов.

Наличие локатора обязательно для строительно-монтажных и эксплуатационных организаций.

Назначение комплекса АПК Локатор СОДК

Импульсный рефлектометр АПК «Локатор СОДК Термолайн» — это аппаратно-программный комплекс в составе Выносного блока, планшета (или ПК) и программного обеспечения «Эталон СОДК». Комплекс применяется на втором уровне контроля состояния трубопровода в ППУ-изоляции, оснащенного СОДК, и предназначен для определения точного места его повреждений.

Комплекс позволяет определить местоположение следующих дефектов:

  • намокание изоляции трубопровода;
  • обрыв сигнальных проводников;
  • замыкание сигнальных проводников на стальной трубопровод.

Описание прибора

Структурно комплекс состоит из герметичного выносного блока IP67, обладающего автономным питанием, и переносного планшета, работающего под управлением операционной системы Windows. Соединение между блоком и планшетом осуществляется USB-кабелем, длина которого может достигать 20 м. Подобная компоновка локатора делает возможным расположение выносного блока в тепловой камере или траншее с трубопроводом, а анализ текущих показаний на планшете может осуществляться в рабочем автомобиле или другом удобном месте.

Подключение АПК

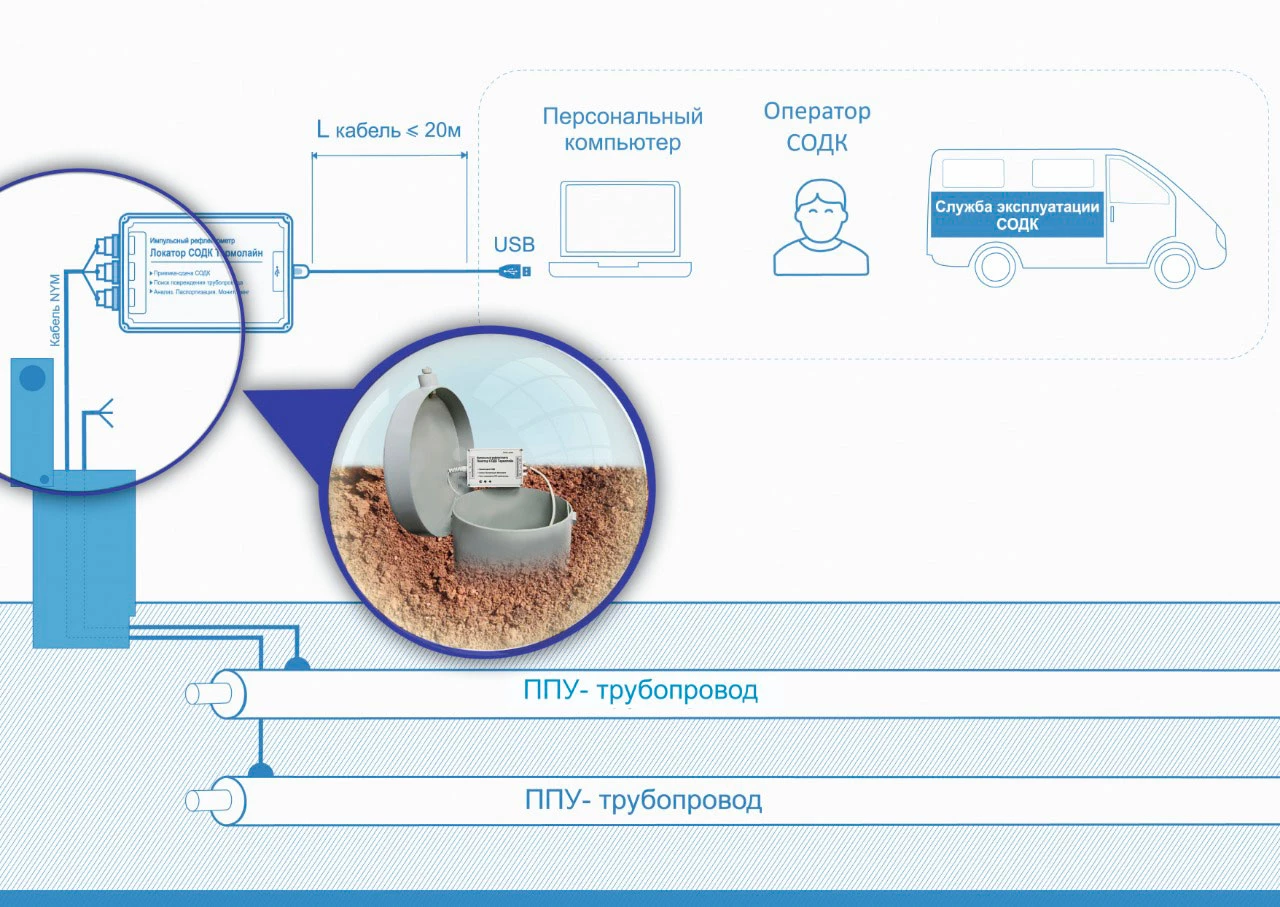

Подключение АПК "Локатор СОДК Термолайн" к трубе
Подключение АПК
Подключение АПК "Локатор СОДК Термолайн" в ковере

Особенности прибора

Особенности прибора позволяют существенно сократить время работы специалистов СОДК на объекте и максимально уменьшить вероятность ошибок оператора при использовании Импульсного рефлектометра АПК «Локатор СОДК Термолайн».

  • прибор является двухканальным и передает данные одновременно от двух физических каналов: от подсоединенных основного и транзитного сигнальных проводников;
  • выносной блок оснащен разъемами для прямого подключения непосредственно к сигнальным проводникам: кабельным жилам или проводникам на трубопроводе;
  • возможна установка согласующих сопротивлений только фиксированных значений: 80 Ом для кабеля NYM и 220 Ом для трубной части СОД ППУ-трубопровода.
  • наличие специализированного ПО "Эталон СОДК" предназначенного для просмотра и анализа рефлектограмм.

Одной из основных задач, выполняемых комплексом, является паспортизация единичного участка СОДК тепловой сети посредством автоматического формирования отчета в электронном виде, содержащего рефлектограмму, параметры СОДК и основные сведения об участке трубопровода.

Программное обеспечение «Эталон СОДК»

Локатор поставляется со специализированным программным обеспечением. Программное обеспечение, функционирующее в режиме онлайн и в постпроцессе, обладает рядом отличительных особенностей, делающих импульсный рефлектометр АПК «Локатор СОДК Термолайн» уникальным и незаменимым для тепловых сетей, а именно:

  • запись в один файл сразу двух рефлектограмм;
  • просматривать и сравнивать до 6 рефлектограмм одновременно в одном «окне» (2 рефлектограммы КФ и до 4 рефлектограмм из КП1 и/или КП2);
  • применение минимальных зондирующих импульсов и детальная визуализация рефлектограмм участков тепловой сети длинной до 8 м;
  • учет различий коэффициентов укорочения кабеля и трубопровода для линии кабель – трубопровод – кабель, что значительно улучшает точность определения местоположения дефекта;
  • точная ручная и автоматическая настройка коэффициентов укорочения в допустимых пределах;
  • анализ текущих или записанных рефлектограмм парами (основной и транзитный проводник) с возможностью одновременной реализации функции вычитания рефлектограмм;
  • единовременное отображение на экране до шести рефлектограмм, записанных на одном участке СОДК с контролем идентичности параметров записи рефлектограмм;
  • клонирование данных при создании новых паспортов единичных участков (нет необходимости заносить данные участка СОДК при повторной записи РФГ);
  • функция формирования отчета РФГ СОДК (сохранение в файле данных о единичном участке СОДК трубопровода);
  • функция вывода на печать отчета сформированного по специальному шаблону – «отчет РФГ СОДК» для каждого единичного участка СОДК;
  • сохранять результаты измерений на ПК.

Отчет “Акт работоспособности СОДК”

Функции формирования отчета и вывода его на печать делают комплекс особенным при записи рефлектограмм единичного участка во время приемо-сдаточных испытаний, а возможность печати отчета и сохранения паспорта единичного участка — уникальным.

Функция формирования отчета позволяет создавать и сохранять файл с большим объемом необходимой для сотрудников тепловых сетей информации о единичном участке СОДК трубопровода.

Файл позволяет сохранять следующую информацию:
  • рефлектограммы двух линий в одном файле;
  • параметры рефлектограммы;
  • номер проекта;
  • адрес участка;
  • диаметр трубопровода;
  • длину трубопровода;
  • длину линии СОДК;
  • сведения о начальной и конечной точках контроля;
  • длину соединительных кабелей в начале и конце участка;
  • проектные и фактические сопротивления изоляции и проводников;
  • названия эксплуатирующей и монтажной организаций;
  • ФИО сотрудников строительной и монтажной организаций;
  • дату и время записи;
  • примечания.

Форма отчета РФГ СОДК
Форма отчета РФГ СОДК
