«Для обеспечения непрерывного мониторинга состояния изоляции трубопровода контроль следует осуществлять с помощью стационарных приборов контроля с выходами для дистанционной передачи данных» - такое требование зафиксировано в ГОСТ Р 5638
«Для обеспечения непрерывного мониторинга состояния изоляции трубопровода контроль следует осуществлять с помощью стационарных приборов контроля с выходами для дистанционной передачи данных» - такое требование зафиксировано в ГОСТ Р 5638

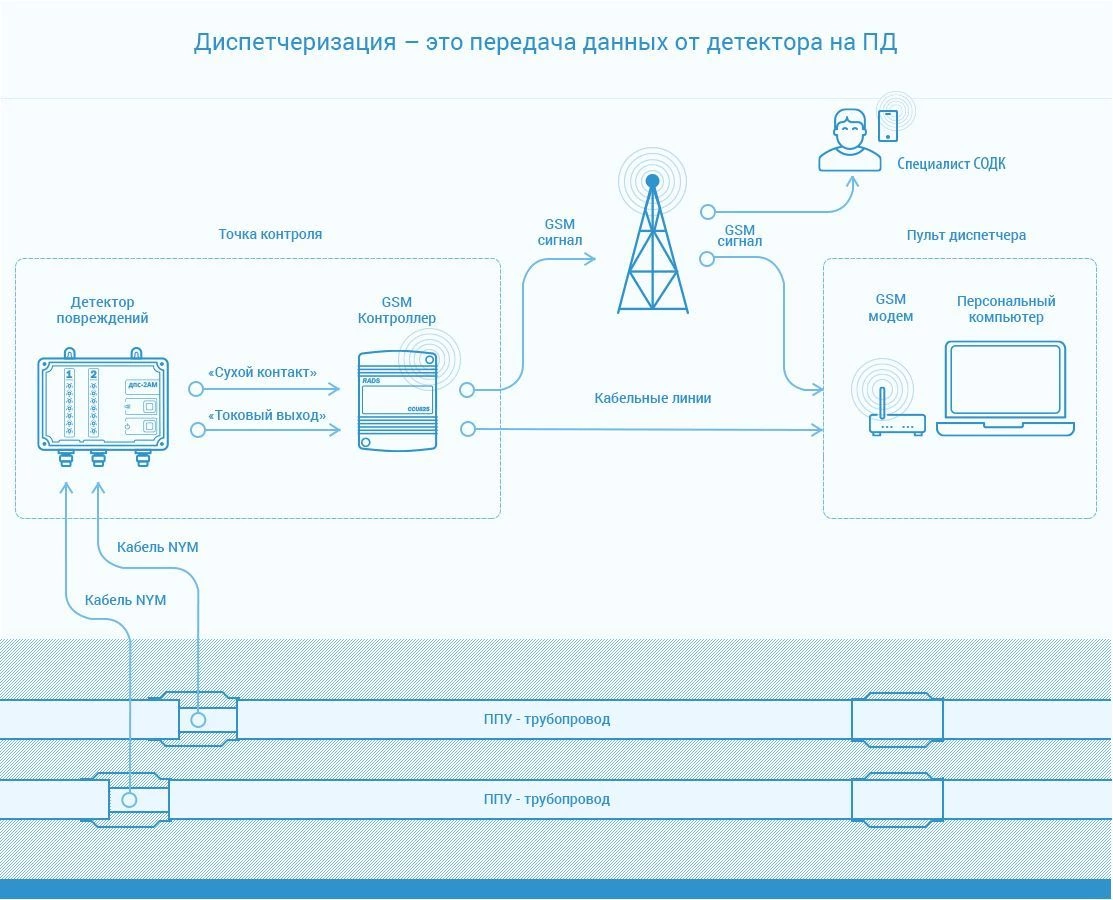

На контролируемом объекте стационарный детектор «ПИККОН» ДПС-2АМ/ТВ (или СК) подключается к GSM-контроллеру CCU825-S. Все данные с контроллера передаются на Пульт Диспетчера. Один контроллер позволяет подключать до 4-х двухканальных детекторов ДПС-2АМ/ТВ (или СК), оборудованных «Токовым выходом», что позволяет получать 100% информацию на диспетчерском пульте о показаниях каждого из детекторов.
Пульт Диспетчера представляет собой персональный компьютер с GSM-модемом RGM-M12-AR и с установленным специальным программным обеспечением «GuardTracker», которое позволяет осуществлять контроль всех объектов сети (как в случае аварии, так и в автоматическом режиме).
SIM-карты устанавливаются в GSM-контроллер каждого из объектов,
а также в GSM-модем на Пульте Диспетчера.
«Сухой контакт» - это примитивный способ индикации состояния того или иного оборудования. Реализуется с помощью механических датчиков (переключателей) или реле (электромагнитных, герконовых, твердотельных и т.п.). Детекторы «ПИККОН» ДПС-2АМ/СК и ДПС-4АМ/СК предназначены для использования в отечественных и зарубежных системах диспетчеризации совместно с контроллерами типа DEP, Xenta, «Мастер», Трансформер-ML и другими.
Информация о состоянии одного «сухого контакта» передается с помощью двух проводов: либо вынесенных за корпус прибора, либо с помощью разъема (маркировка линии связи двухканального детектора с трех уровневой градацией аварийных ситуаций приведена ниже). Один из этих проводников «сухого контакта» подключается к шине питания контроллера, другой – к дискретному входу модуля ввода контроллера.
| Номер провода | Состояние трубопровода | Маркировка проводников |
|---|---|---|
| 1 |
«ОБРЫВ» канал № 1 |
Красный кембрик |
| 2 | «НАМОКАНИЕ» канал № 1 | Желтый кембрик |
| 3 | «НОРМА 5» канал № 1 | Зеленый кембрик |
| 4 | «ОБРЫВ» канал № 2 | Два красных кембрика |
| 5 | «НАМОКАНИЕ» канал № 2 | Два желтых кембрика |
| 6 | «НОРМА 5» канал № 2 | Два зеленых кембрика |
| 7 | Общий провод | Белый провод без кембрика |
.png)
Контроллеры различных систем диспетчеризации, как правило, обладают различными характеристиками шин питания и имеют ограниченное количество свободных дискретных входов. Ввиду этих причин возможно изготовление детекторов с «сухим контактом» по требованиям Заказчика, определяемых выбранной системой диспетчеризации:
|
|
Необходимое количество свободных выходов контроллера |
Необходимое количество свободных выходов контроллера |
|
|---|---|---|---|
| Для передачи минимального количества данных с детектора - состояние «ОБРЫВ» и «НАМОКАНИЕ» по каждому из каналов | Для передачи максимального количества данных с детектора, отображающих все возможные состояния системы ОДК | ||
|
|
4 шт. | 14 шт. | |
| ДПС-4АМ/СК | 8 шт. | 28 шт. | |
|
№
|
Параметр
|
Значение
|
|---|---|---|
| 1 | Количество сигнальных линий | 6 шт. |
| 2 | Коммутируемое постоянное напряжение | ± 400 В |
| 3 | Коммутируемое переменное напряжение | 0 - 400 В |
| 4 | Максимальный ток нагрузки | 80 мА |
| 5 | Сопротивление в открытом состоянии (логический уровень «0») не менее | 100 МОм |
| 6 | Сопротивление в закрытом состоянии (логический уровень «1») не более | 40 Ом |
| 7 | Время опроса состояния, не более | 0,360 с |
| 8 | Задержка после опроса, не более | 4 с |
«Токовый выход» - это примитивный способ индикации состояния того или иного оборудования. Как правило, реализуется с помощью переменного резистора, сопротивление которого управляется какой-либо физической величиной (температурой, силой, давлением и т.д.) либо аппаратно.
Детектор с «токовым выходом» «ПИККОН» ДПС-2АМ/ТВ кроме визуального и акустического способа передачи информации о состоянии трубопровода обладает возможностью подключения к устройствам различных систем телеметрии и диспетчеризации типа DEP, Xenta, «Мастер», Трансформер-ML и другими.
Преимущество детекторов оснащенных «токовым выходом» перед «сухим контактом» заключается в том, что можно получать все показания с детектора, по всем его 12-ти состояниям с каждого канала. Детектор с «сухим контактом» ограничен в количестве получаемых с него данных количеством свободных выходов контроллера.
| Номер провода | Назначение проводников | Маркировка проводников |
|---|---|---|
| 1 | Общий (земля) | Луженый |
| 2 | Выход канала 1 | Желтый |
| 3 | Питание 15 В | Красный |
| 4 | Выход канала 2 | Белый |
| Состояние трубопровода | Абсолютные значения показаний детектора ДПС-2АМ | Показания системы диспетчеризации ССU825-S при подключении по способу №2, Un=15 В | |||
|---|---|---|---|---|---|
| Состояние сигнальной линии | Сопротивление изоляции | Сопротивление R1 или R2, измеренное способом №1, Ом | Напряжение Vl или V2, измеренное способом №2, Un=15 В, В | В абсолютных единицах, В | При указании диапазона измерений от 0 до 225 ед % |
| Обрыва нет |
Норма 1 (R > 1 МОм) |
1806 | 4,30 | 4,30 | 97,0 |
| Обрыва нет |
Норма 2 (500 кОм ~ 1 МОм) |
1687 | 4,04 | 4,04 | 91,1 |
| Обрыва нет |
Норма 3 (100 кОм ~ 500 кОм) |
1587 | 3,83 | 3,83 | 86.1 |
| Обрыва нет |
Норма 4 (50 кОм ~ 100 кОм) |
1434 | 3,58 | 3,58 | 79,8 |
| Обрыва нет |
Норма 5 (5 кОм ~ 50 кОм) |
1304 | 3,26 | 3,26 | 73,9 |
| Обрыва нет |
Намокание (R < 5 кОм) |
1172 | 2,95 | 2,95 | 66,7 |
|
|
|||||
| Обрыв |
Норма 1 (R > 1 МОм) |
1005 | 2,63 | 2,63 | 60.0 |
| Обрыв |
Норма 2 (500 кОм ~ 1 МОм) |
863 | 2,26 | 2,26 | 51,2 |
| Обрыв |
Норма 3 (100 кОм ~ 500 кОм) |
738 | 1,93 | 1,93 | 43,8 |
| Обрыв |
Норма 4 (50 кОм ~ 100 кОм) |
563 | 1,53 | 1,53 | 34,6 |
| Обрыв |
Норма 5 (5 кОм ~ 50 кОм) |
408 | 1,14 | 1,14 | 25,7 |
| Обрыв |
Намокание (R < 5 кОм) |
248 | 0,66 | 0,66 | 14.9 |
Погрешность измерений ±5%
Пример 1: В случае снижения сопротивления изоляции трубопровода (при сохранении целостности СОДК), подключенного к первому каналу детектора, до Rиз. ≤ 5 кОм, сопротивление между проводами №1 и №2 равно1172 Ом (2,95В по второму способу съема информации), что инициализируется, как аварийная ситуация «НАМОКАНИЕ Канал 1». Эта информация передается контроллером на пульт диспетчера для дальнейшей обработки.
Пример 2: В случае обрыва сигнальной линии СОДК трубопровода Rпр. ≥ 200 Ом (при сохранении сопротивления изоляции более 1 МОм), подключенного ко второму каналу детектора, сопротивление между проводами №1 и №4 равно 1005 Ом (2,63 В по второму способу съема информации), что инициализируется, как аварийная ситуация «ОБРЫВ Канал 2». Эта информация передается контроллером на пульт диспетчера для дальнейшей обработки.
|
№
|
Параметр
|
Значение
|
|---|---|---|
| 1 | Количество сигнальных линий | 2 шт. |
| 2 | Коммутируемое постоянное напряжение | ± 400 В |
| 3 | Коммутируемое переменное напряжение | 0 - 400 В |
| 4 | Максимальный ток нагрузки | 80 мА |
| 5 | Время опроса состояния, не более | 0,360 с |
| 6 | Задержка после опроса, не более | 4 с |
Пульт Диспетчера |
|||
| № | Наименование | Цена, руб. (без НДС) | Примечание |
|---|---|---|---|
| 1 | Персональный компьютер | Используется существующий компьютер или ноутбук. | |
| 2 | Программное обеспечение «GuardTracker» | Поставляется бесплатно с комплектом оборудования. | |
| 3 | SIM-карта* | Приобретается Заказчиком самостоятельно. | |
| 4 | GSM-модем «RGM-M12-AR» | 8 590 | |
| 5 | Работа по наладке ПО и оборудования на ПД | 27 400 | Установка и настройка ПО. Обработка SIM-карты. Тестирование. |
| 6 | Всего для Пульта Диспетчера | 35 990 | |
Контролируемый Объект (ТК) |
|||
| № | Наименование | Цена, руб. (без НДС) | Примечание |
| 1 | SIM-карта* | Приобретается Заказчиком самостоятельно. | |
| 2 | Комплект оборудования "ДПС-GSM.220/ТВ" | 72 190 | Комплект оборудования на основе детектора ДПС-2АМ/220 с модулем диспетчеризации МД-ТВ, GSM-контроллером и питанием 220В. Для контроля двухтрубного участка трубопровода длиной от 1 до 6 000 метров. |
| 3 | Работа по монтажу и настройке оборудования в ТК | 18 400 | Установка комплекта оборудования. Программирование SIM-карты. Программирование контроллера. Проверка работы оборудования с использованием тестирующих устройств. Программирование объекта на Пульте Диспетчера. Тестирование работы объекта. |
| 4 | Всего для Объекта | 126 580 | |
* рекомендуется использование корпоративных тарифов с наличием услуги «Мобильный офис».
** за счет использования SMS-оповещения о состоянии объекта размер оплаты услуг оператора сотовой связи минимален и составляет примерно 170 руб./ мес. для Пункта Диспетчера.
*** за счет использования SMS-оповещения о состоянии объекта размер оплаты услуг оператора сотовой связи минимален и составляет примерно 55 руб./мес. для контролируемого объекта (при использовании корпоративных тарифов)
При поставке представленного оборудования сотрудниками ООО «Термолайн» осуществляются консультации по настройке SIM-карт, контроллеров и программного обеспечения применительно к тепловым сетям, а также монтаж системы диспетчеризации в целом.
