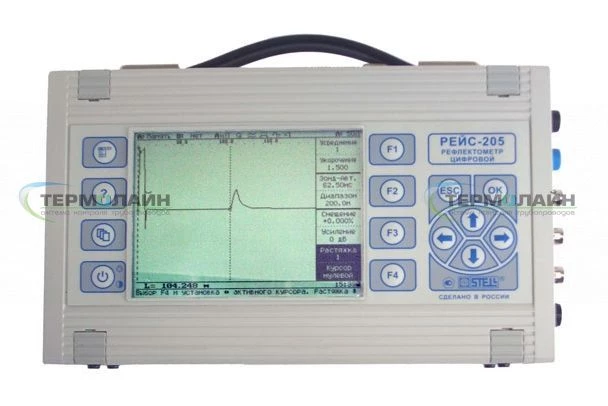

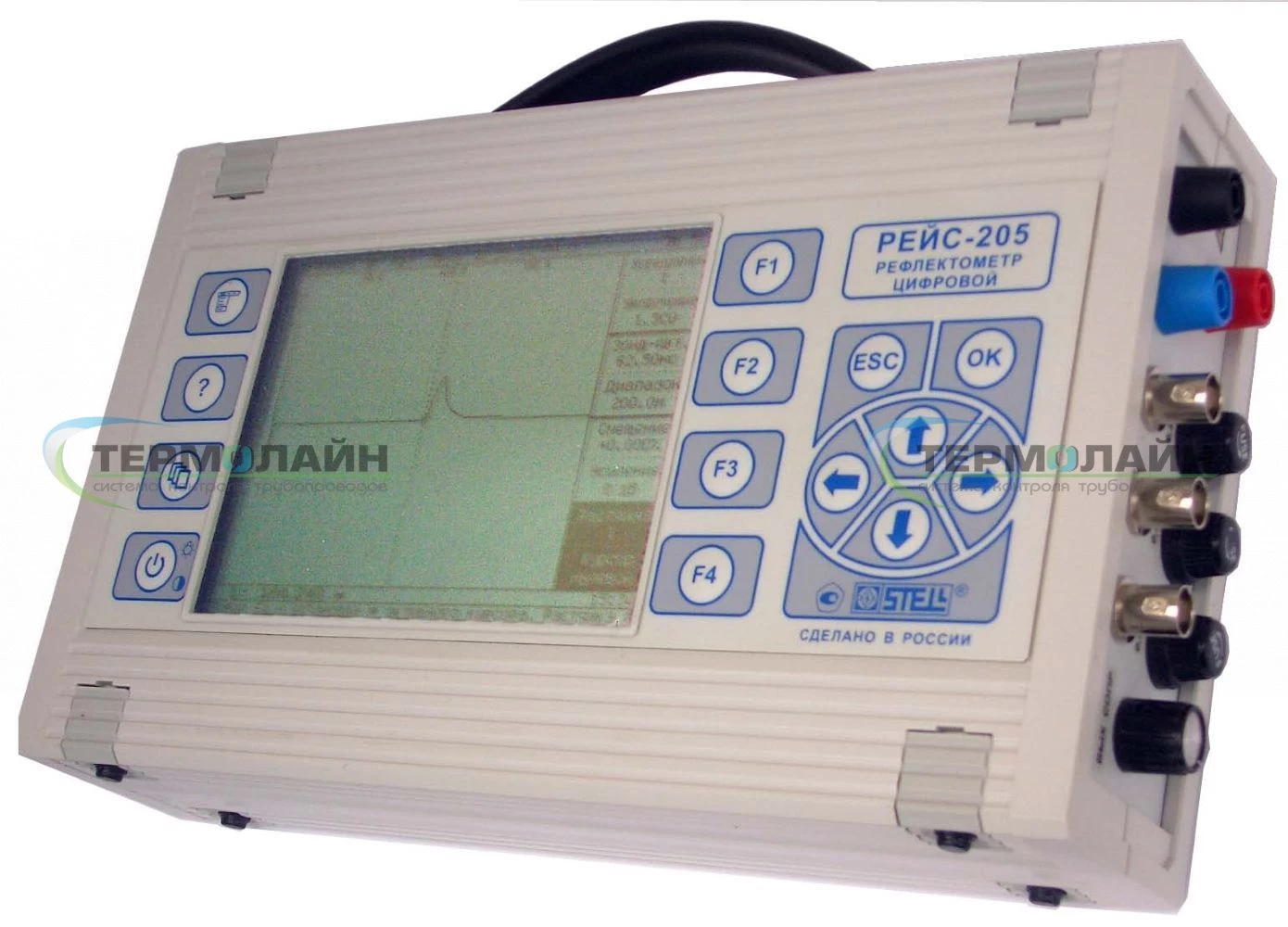

Импульсный рефлектометр Рейс - 205

Артикул: Л1002
Импульсный цифровой портативный рефлектометр локатор повреждений Рейс 205 предназначен для поиска мест увлажнения изоляции трубопровода и мест повреждений сигнальных проводников.
Локатор «Рейс-205» внесен в Госреестр средств измерений.
150 650 p
+

Методы поиска дефектов:

  • Метод импульсной рефлектометрии (локационный метод)
  • Мостовой метод

Возможности прибора:

  • Обнаружение наличия в трубопроводе места повреждения
  • Определение характера повреждения - "намокание изоляции" или "обрыв сигнальных проводников"
  • Измерение расстояние до места повреждения
  • Измерение длины сигнальной линии системы ОДК трубопровода
  • Запись и хранение в памяти прибора измеренных рефлектограмм
  • Двухсторонний обмен данными с персональным компьютером
  • Работа с записанными данными на персональном компьютере с помощью специализированного программного обеспечения «Рейд-7»
  • Измерение сопротивления изоляции трубопровода (Rиз.)
  • Измерение сопротивления сигнальных проводников (Rпр.)
  • Измерение емкости
  • Запись и хранение в памяти измеренных значений Rиз. и Rпр

Особенности прибора:

  • Использование нескольких методов для определения повреждений
  • Измерение сопротивления изоляции
  • Измерение сопротивления сигнальных проводников
  • Большой экран
Параметр Значение
1 Диапазон измеряемых расстояний 12...102400 м
2 Зондирующие сигналы Импульс амплитудой 7В (25 В),
длительностью 10нс...30мкс
3 Выходное сопротивление 30...420 Ом, с отображением на экране
4 Инструментальная погрешность измерения Не более 0,2 %
5 Разрешающая способность Не хуже 3 мм
6 Растяжка (увеличение) 2,4,8,16,...131072 раза
7 Диапазон измерения сопротивления изоляции (погрешность) 10 кОм...1 ГОм (5%)
8 Диапазон измерения сопротивления проводников (погрешность) 0,1 Ом...20кОм (0,1%)
9 Память До 500 рефлектограмм
со всеми параметрами прибора
10 Дисплей ЖК панель 320х240 точки, функция подсветки
11 Питание от встроенных аккумуляторов 85-265 В,
47 - 63 Гц от сети переменного тока
12 Диапазон рабочих температур -20 °C ... +50 °C
13 Габаритные размеры 275 х 160 х 65 мм
14 Масса нетто / брутто Не боле 2 кг (со встроенными аккумуляторами)

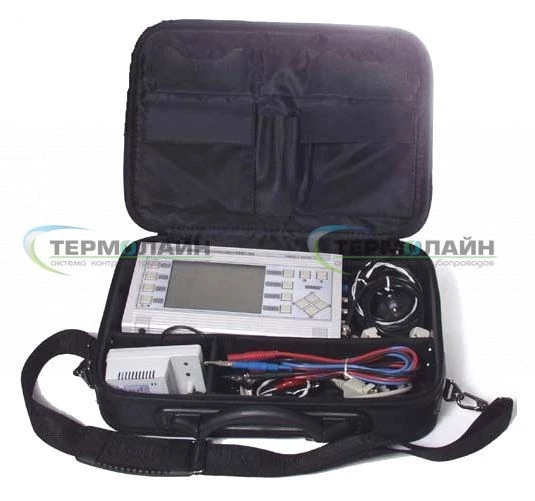

Комплектующие Кол-во, шт.
1 Прибор РЕЙС-205 1
2 Блок питания - зарядки от сети 220В 1
3 Кабель присоединительный 1
4 Кабель соединительный (2 метра) 3
5 Кабель связи с компьютером 1
6 Кабель питания 12В 1
7 Провод 3
8 Кабель поверки 1
9 Нагрузка для поверки 1
10 Предохранитель ВП2Б-1 0,25А 250В 1
11 Предохранитель ВП2Б-1 1А 250В 1
12 Руководство по эксплуатации 1
13 Программа РЕЙД-7 для компьютера - (на диске) 1
14 Сумка для переноски 1
