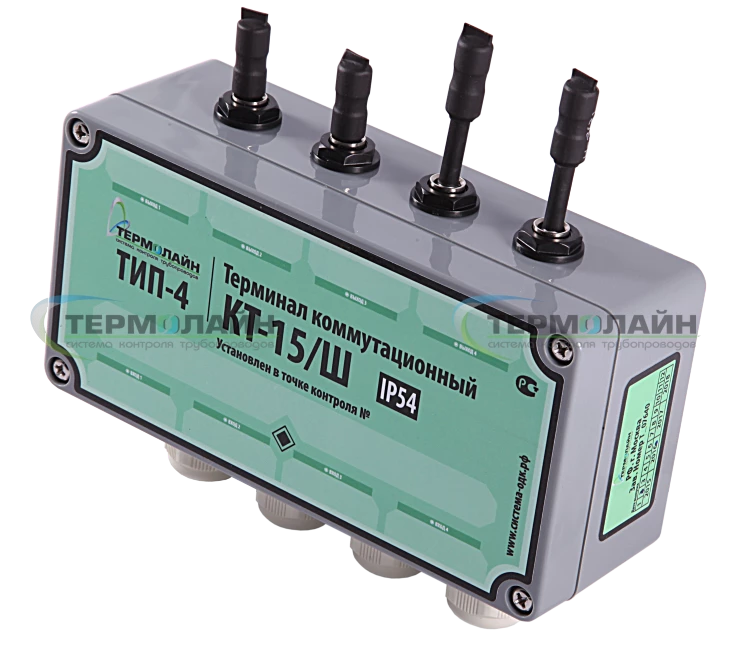

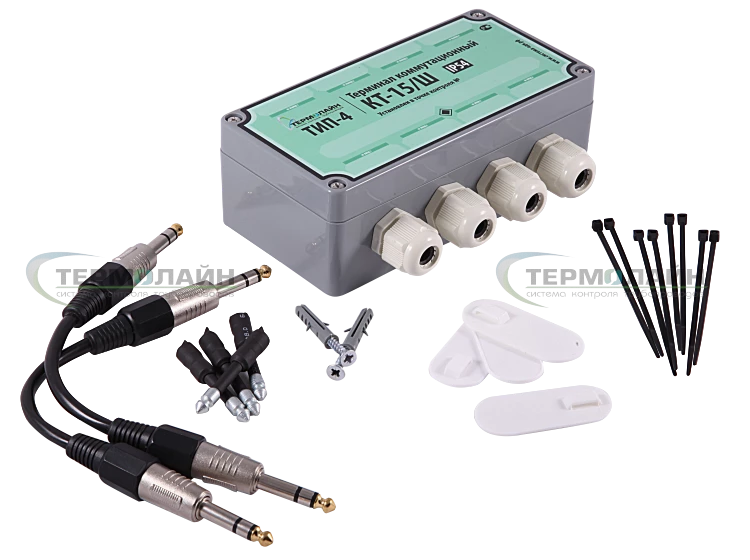

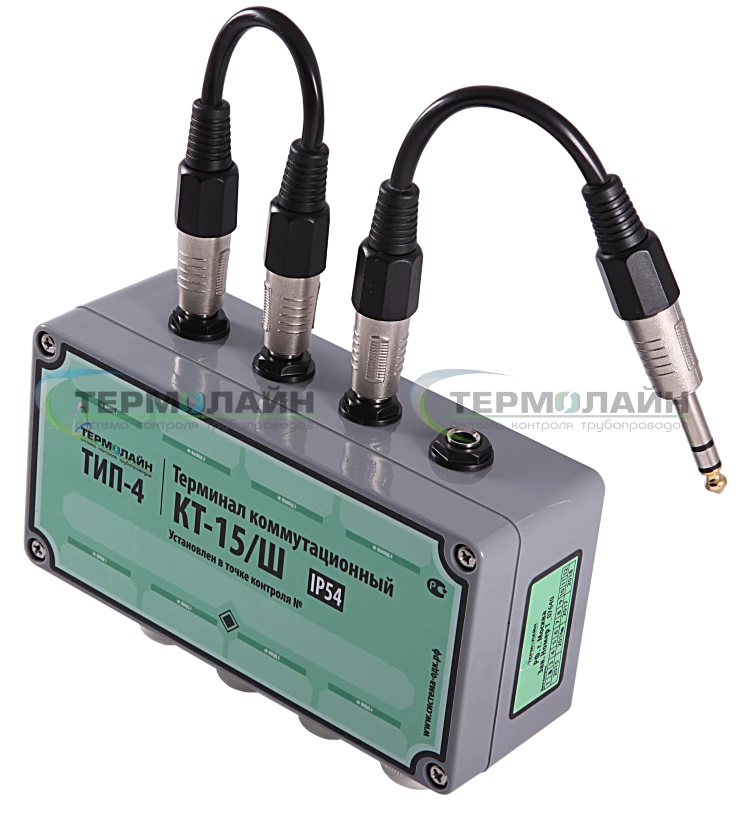

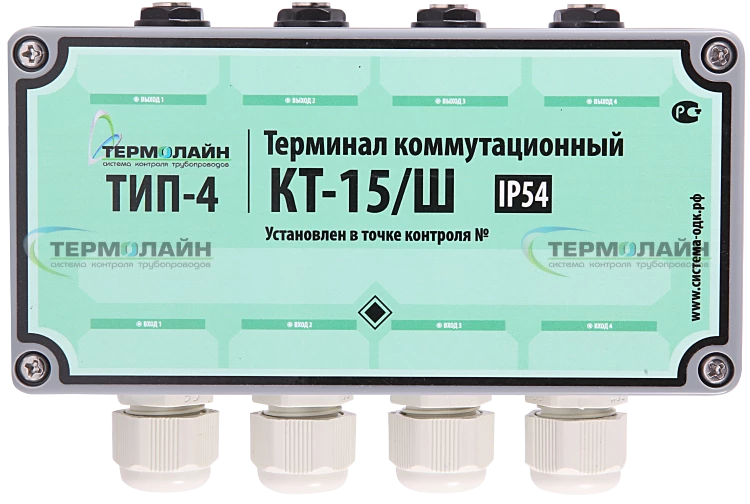

Терминал проходной измерительный 2-х сторонний ТИП-4 (IP 54) КТ-15/Ш

Артикул: Т1009

Терминал «КТ-15/Ш» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Для подключения переносного/стационарного детектора или соединения 2-х систем ОДК. Под трехжильный кабель.

3 200 p

– +

Цена указана без учета НДС. НДС начисляется дополнительно по действующей ставке.

№	Функция	Схема подключения принципиальная	Схема подключения электрическая
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
1.3	Подключение переносного детектора повреждений
1.4	Подключение стационарного четырехканального детектора*	схема	схема 4.1
2	Коммутация проводников системы ОДК
2.1	Закольцовка одной четырехтрубной системы ОДК	схема	схема 4.1
2.2	Объединение двух независимых двухтрубных систем ОДК	схема	схема 4.5
2.3	Подсоединение (наращивание) кабеля к двухтрубной системе ОДК	схема	схема 4.5
2.4	Разъединение (закольцовка) одной двухтрубной системы ОДК на две независимые	схема	схема 4.3

*к терминалу возможно подключение стационарного четырехканального детектора, оснащенного дополнительной опцией «штекерный разъем» (подобные детекторы изготавливаются по заказу)

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	160 х 115 х 55 мм
2	Класс защиты	IP54
3	Максимальное напряжение	500 В
4	Марка подключаемого кабеля	NYM 3х1,5
5	Масса нетто / брутто	394 / 474 г
6	Температура монтажа	-20 ÷ +80 °C
7	Температура эксплуатации	-50 ÷ +100 °C
8	Установочные размеры, Ш х В	148 х 50 мм
