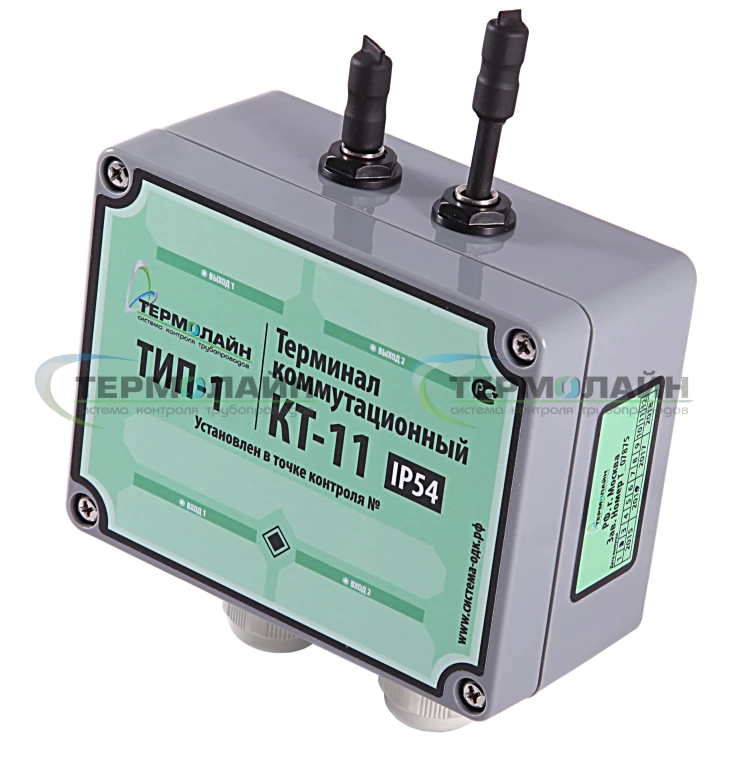

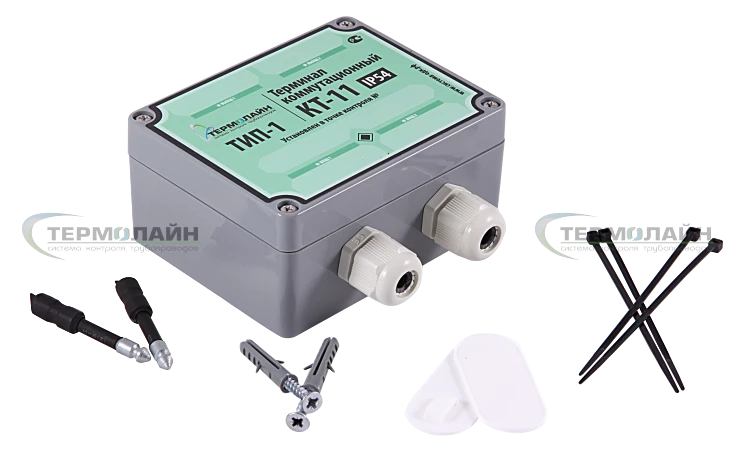

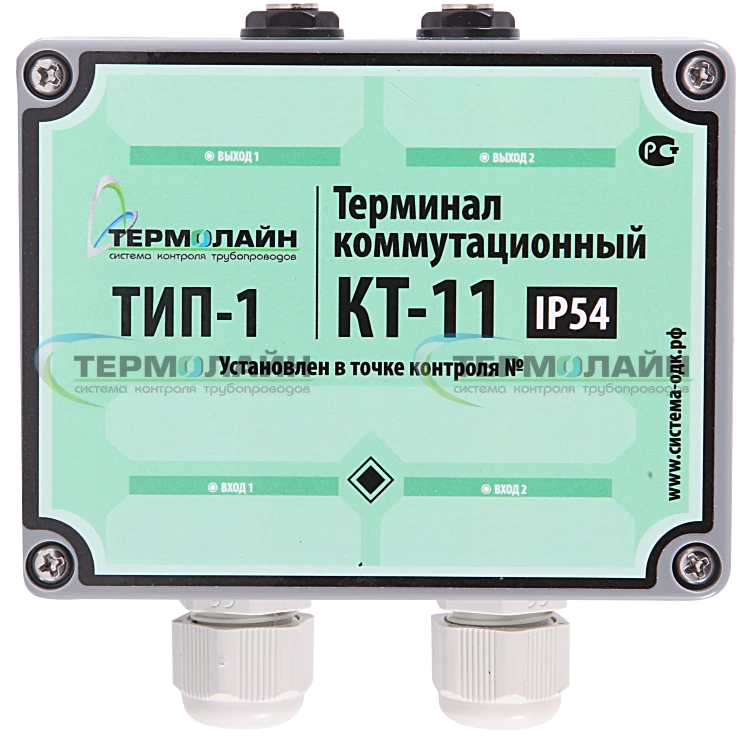

Терминал концевой измерительный ТИП-1 (IP 54) КТ-11

Артикул: Т1001

Терминал «КТ-11» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Концевой. Для подключения переносного/стационарного детектора. Под 3-х жильный кабель.

1 920 p

– +

№	Функция	Схема подключения электрическая
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
1.3	Подключение переносного детектора повреждений
1.4	Подключение стационарного двухканального детектора*	схема 1.1
2	Коммутация проводников системы ОДК
2.1	Закольцовка сигнальных проводников	схема 1.3

*к терминалу возможно подключение стационарного двухканального детектора оснащенного дополнительной опцией «штекерный разъем» (подобные детекторы изготавливаются по заказу)

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	115 х 120 х 55 мм
2	Класс защиты	IP54
3	Максимальное напряжение	500 В
4	Марка подключаемого кабеля	NYM 3х1,5
5	Масса нетто / брутто	246 / 314 г
6	Температура монтажа	-20 ÷ +80 °C
7	Температура эксплуатации	-50 ÷ +100 °C
8	Установочные размеры, Ш х В	103 х 78 мм
