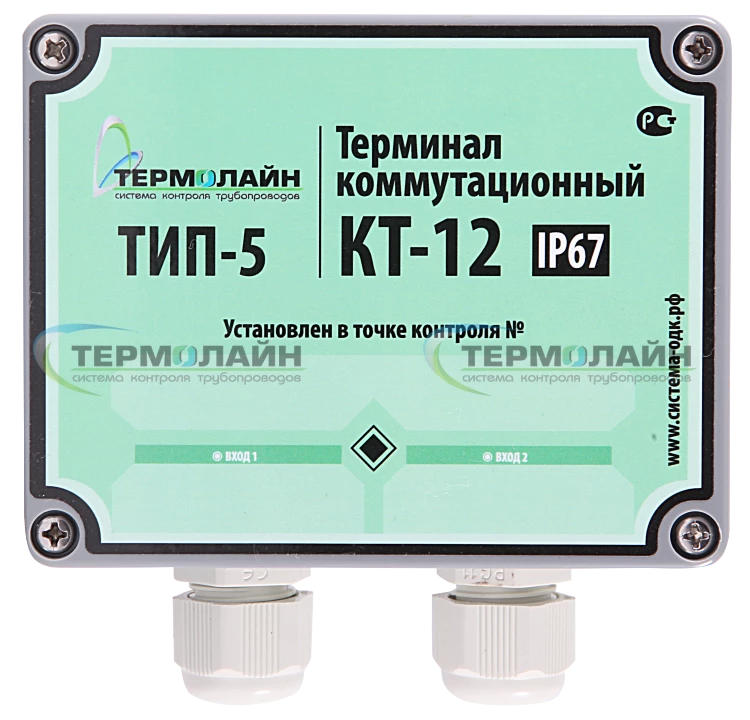

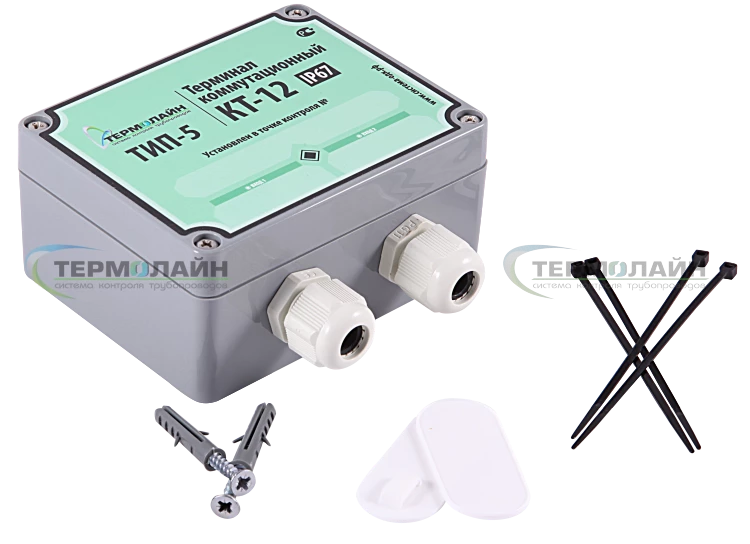

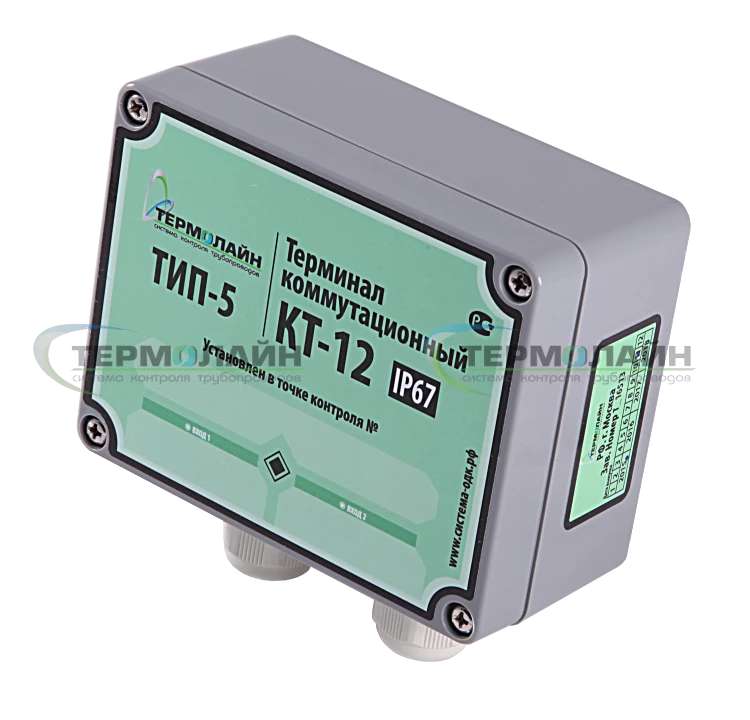

Терминал промежуточный ТИП-5 (IP 67) КТ-12

Артикул: Т1003

Терминал «КТ-12» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Промежуточный. Для соединения/разъединения системы ОДК. Внутренние перемычки. Под пятижильный кабель.

1 502 p

– +

№	Функция	Схема подключения принципиальная	Схема подключения электрическая
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
2	Коммутация проводников системы ОДК
2.1	Соединение одной двухтрубной системы ОДК в промежуточной точке контроля	схема	схема 5.1
2.2	Разъединение одной двухтрубной системы ОДК в промежуточной точке контроля	схема	схема 5.2

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	115 х 95 х 55 мм
2	Класс защиты	IP67
3	Максимальное напряжение	600 В
4	Марка подключаемого кабеля	NYM 5х1,5
5	Масса нетто / брутто	199 / 267 г
6	Температура монтажа	-20 ÷ +80 °C
7	Температура эксплуатации	-50 ÷ +100 °C
8	Установочные размеры, Ш х В	103 х 78 мм
