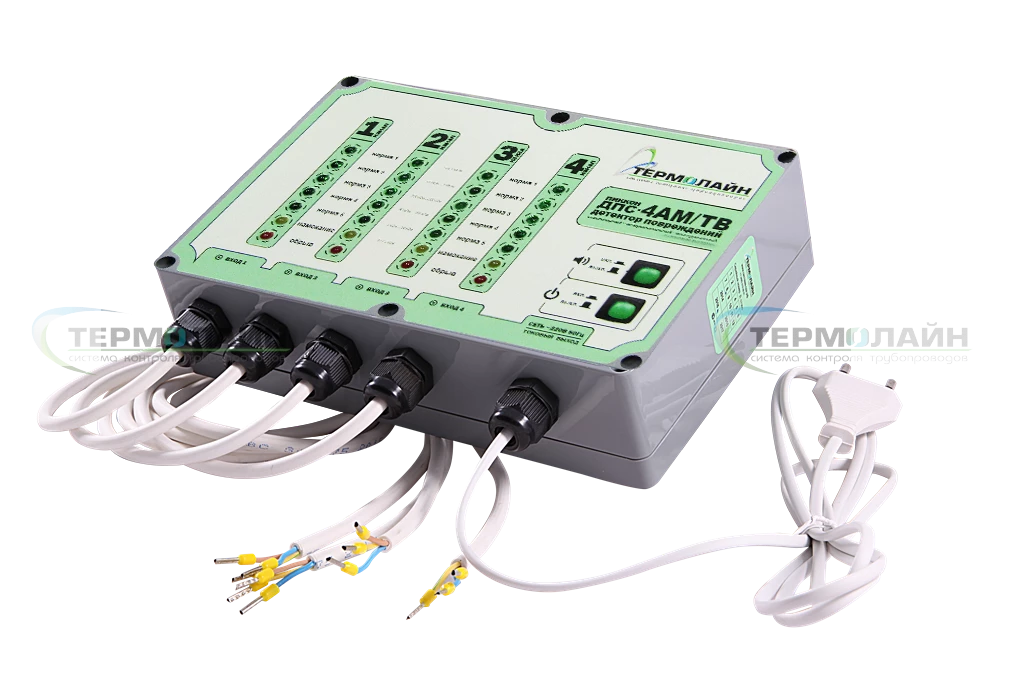

Детектор повреждений стационарный четырехканальный с «токовым выходом» ДПС-4АМ/ТВ

Артикул: Д1012
Детектор предназначен для определения состояния изоляции ППУ-трубопровода и целостности сигнальных проводников системы ОДК. Питание от сети переменного тока 220В. Для контроля четырех трубопроводов. Оснащен "токовым выходом".
17 612 p
+
Детектор оснащен дополнительным модулем - «токовый выход», предназначенным для получения данных с детектора на расстоянии. Подробнее о дистанционном контроле и «токовым выходе» см. в разделе «Диспетчеризация».

Наличие в детекторе нескольких уровней индикации сопротивления изоляции позволяет контролировать скорость намокания изоляции.

Стационарный детектор позволяет обеспечить постоянный контроль состояния трубопроводов.

Прибор устанавливается стационарно на один объект.

Детектор контролирует одновременно четыре трубопровода.

Детектор работает от источника переменного тока напряжением 220 В.

Детектор подключается к системе ОДК в контрольных точках, указанных в проекте, через коммутационные терминалы марки «КТ-14».

Возможно подключение детектора через терминал «КТ-15/Ш». Для этого необходимо заказать дополнительную опцию – «штекерные разъемы» (как у переносного детектора). Детекторы с дополнительной опцией изготавливаются на заказ. Срок изготовления 1 день.
Параметр Значение
1 Длина контролируемого трубопровода до 6000 м
2 Класс электрозащиты II
3 Класс защиты IP 55
4 Напряжение питания 220 В
5 Потребляемый ток в режиме «вкл.» 30 mA
6 Температура эксплуатации -45 … +45 °C
7 Эксплуатационная влажность не более 98 %
8 Габаритные размеры, Ш х В х Г 220 х 175 х 65 мм
Установочные размеры  120 мм
10 Масса нетто / брутто 1,21 / 1,34 кг
Состояние трубопровода Измеряемый параметр Пороговые значения
1 Норма 1 Rиз., Rпр. от 1 МОм, до 200 Ом
2 Норма 2 Rиз. от 500 кОм до 1 МОм
3 Норма 3 Rиз. от100 кОм до 500кОм
4 Норма 4 Rиз. от 50 кОм до 100 кОм
5 Норма 5 Rиз. от 5 кОм до 50 кОм
6 Намокание изоляции Rиз. менее 5 кОм
7 Обрыв сигнальных проводников Rпр. более 200 Ом

Комплектующие Кол-во, шт.
1 Детектор
1
2 Дюбель
2
Саморез
4 Паспорт
1
