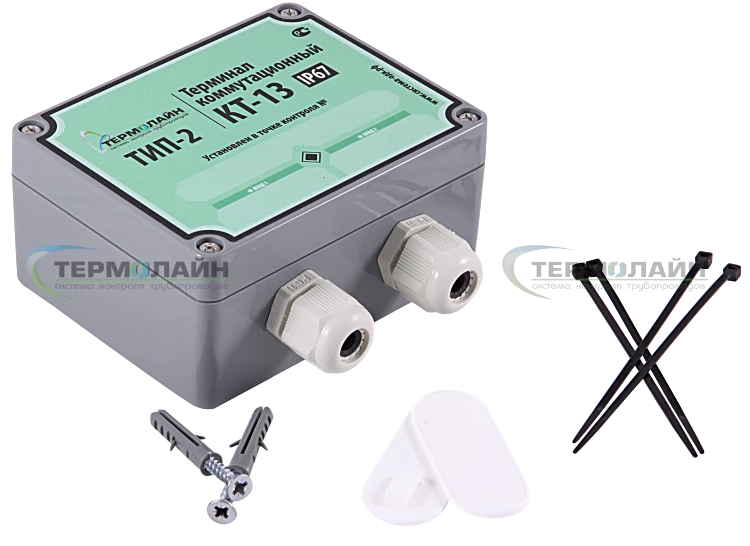

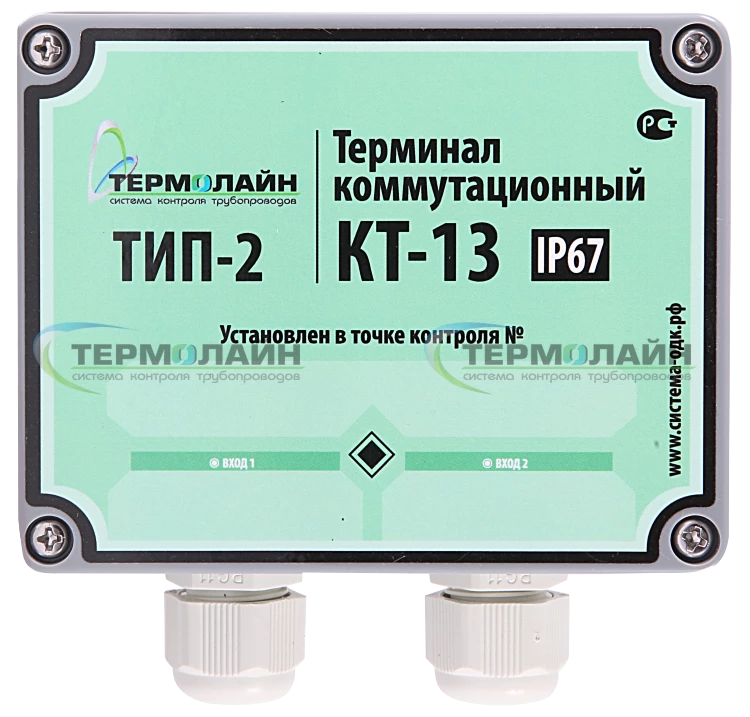

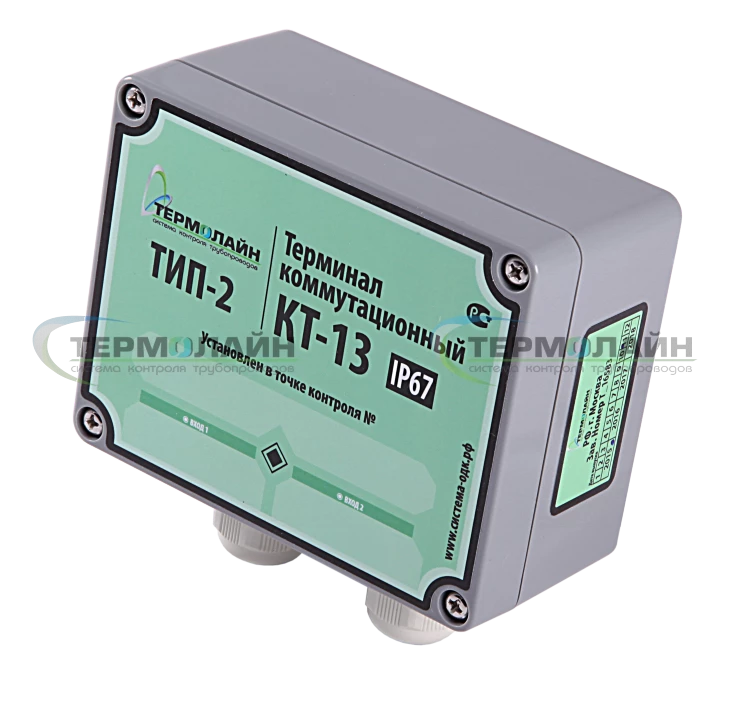

Терминал концевой ТИП-2 (IP 67) КТ-13

Артикул: Т1006

Терминал «КТ-13» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Концевой. Для закольцовки сигнальных проводников. Под трехжильный кабель.

1 680 p

– +

Цена указана без учета НДС. НДС начисляется дополнительно по действующей ставке.

№	Функция	Схема подключения принципиальная	Схема подключения электрическая
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
2	Коммутация проводников системы ОДК
2.1	Закольцовка сигнальных проводников	схема	схема 2.1

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	115 х 120 х 55 мм
2	Класс защиты	IP67
3	Максимальное напряжение	600 В
4	Марка подключаемого кабеля	NYM 3х1,5
5	Масса нетто / брутто	191 / 259 г
6	Температура монтажа	-20 ÷ +80 °C
7	Температура эксплуатации	-50 ÷ +100 °C
8	Установочные размеры, Ш х В	103 х 78 мм
