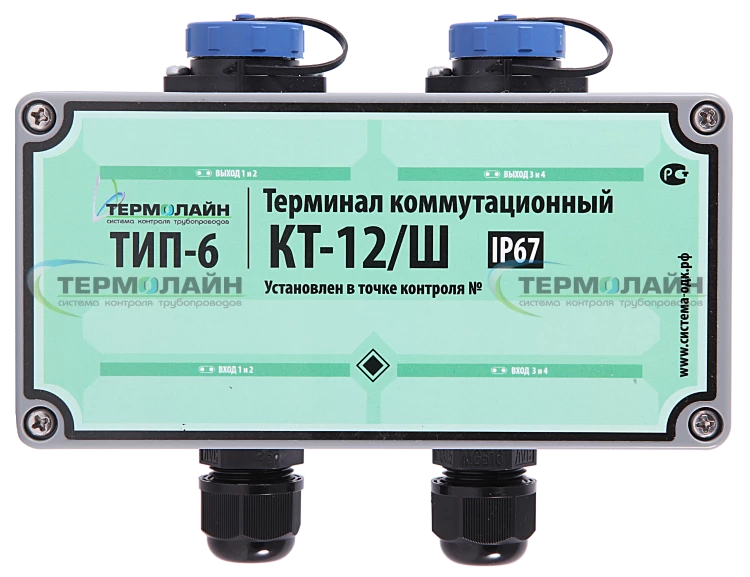

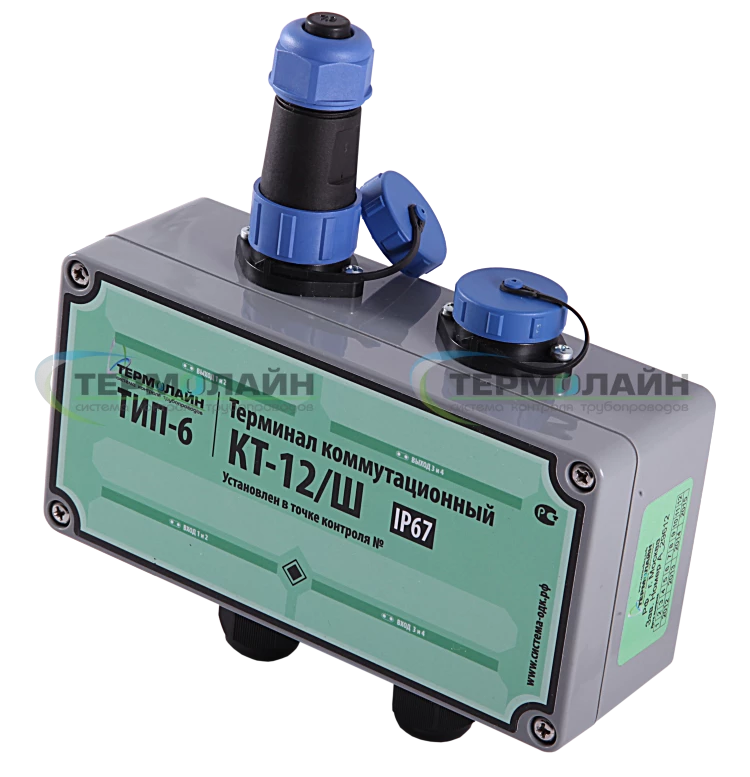

Терминал промежуточный измерительный герметичный ТИП-6 (IP 67) КТ-12/Ш

Артикул: Т1005

Терминал «КТ-12/Ш» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля с высокой влажностью. Промежуточный. Для соединения/разъединения системы ОДК. Аналог "КТ-12/Ш". Класс защиты IP67.

6 720 p

– +

Цена указана без учета НДС. НДС начисляется дополнительно по действующей ставке.

Терминал может выполнять функцию разъединения системы ОДК на независимые участки. Разъединение системы ОДК производится, когда необходимо произвести диагностику системы по отдельным участкам (в случае поиска дефекта), либо когда требуется временное отсечение от общей системы ОДК, участка трубопровода с поврежденной системой контроля. После устранения повреждения система объединяется.

Для разъединения системы ОДК необходимо заменить заглушки–замыкатели 1а (герметик черного цвета) на заглушки–соединители 1б (герметик коричневого цвета).

№	Функция	Схема подключения принципиальная	Схема подключения электрическая
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
1.3	Подключение переносного детектора повреждений
2	Коммутация проводников системы ОДК
2.1	Соединение одной двухтрубной системы ОДК в промежуточной точке контроля	схема	схема 6.2
2.2	Разъединение одной двухтрубной системы ОДК в промежуточной точке контроля	схема	схема 6.4

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	160 х 175 х 55 мм
2	Класс защиты	IP67
3	Максимальное напряжение	600 В
4	Марка подключаемого кабеля	NYM 5х1,5
5	Масса нетто / брутто	415 / 495 г
6	Температура монтажа	-20 ÷ +80 °C
7	Температура эксплуатации	-50 ÷ +100 °C
8	Установочные размеры, Ш х В	148 х 50 мм

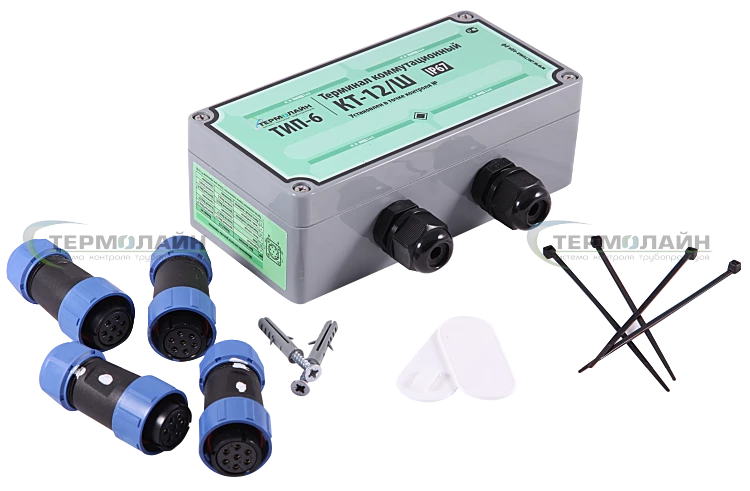

№	Комплектующие	Кол-во, шт.
1	Терминал	1
2	Заглушка-замыкатель (черная)	2
3	Заглушка-соединитель (коричневая)	2
4	Стяжка	4
5	Бирка	2
6	Саморез	2
7	Дюбель	2
8	Клемма двойная соединительная	8
9	Клемма тройная соединительная	2
10	Паспорт	1
